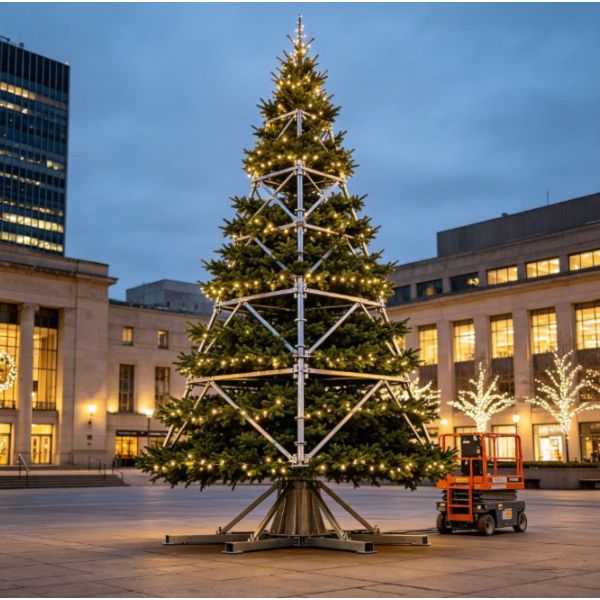

Færanleg einingajólatré bjóða upp á þunga-byggingarramma sem er hannaður fyrir stór-útihústorg, atvinnuhúsnæðissamstæður og fjölmenna-umferðarstaði. Hvert tré notar sundurliðaða, bolta-tengda stálbeinagrind pöruð við loga-tefjandi greinareiningum, sem gerir kleift að reisa margra-tonna ramma án þungrar-kranauppsetningar umfram staðlaðar kröfur.
Helstu byggingareiginleikar
Stálbeinagrind
Lóðrétt möstur:Flanstengingar tryggðar með há-burðarboltum.
Radial truss:Forsmíðaðir láréttir armar sem dreifa vindþrýstingi jafnt yfir miðmastrið.
Samlæsandi grunnur:Kjölfestir eða akkeraðir-grunnarrammar sem flytja kraftmikið álag beint á steyptar undirstöður.
Hröð uppsetningararkitektúr
Númeraðar raðir:Stimpluð auðkennismerki úr málmi á hverju burðarlagi sem samsvarar aðalverkfræðiskýringum.
Verkfæri-ókeypis greinarinnsetning:Setjið-útiloka sem læsast í móttökuinnstungur með þyngdarafl-fleygpinnum.
For-tengd ferðakoffort:Verksmiðju-uppsettir IP65 dreifingarblokkir sem tengja saman lóðrétta flokka í gegnum vatnsþétt tengi með einum-stinga.
Veðurþolsverkfræði
Heit-dýfa galvanisering:Stáldýfing skapar að lágmarki 80-míkrón tæringarþolið lag.
Loftaflfræðilegt sm:Ör-götuð PVC/PE snið sem lækka vind-togstuðla til að koma í veg fyrir burðarskurð.
UV-stöðugðar fjölliður:Hindraðir amínljósjöfnunarefni sem koma í veg fyrir að litur dofni og fjölliða stökkni.
Tæknilýsing
|
Parameter |
Standard flokkur |
Verslunarflokkur |
|
Hæð |
8m - 12m |
15m - 20m |
|
Grunnþvermál |
3.5m - 4.5m |
6m - 7.5m |
|
Heildarþyngd |
1.2t - 1.8t |
3.5t - 5.2t |
|
Vindálag |
25 m/s (kvarði 9) |
30 m/s (kvarði 11) |
|
Stálgráða |
Q355B burðarvirki |
Q355B / Q420 Hár-styrkur |
|
Yfirborðsfrágangur |
Galvaniseruð + Púðurhúð |
Galvaniseruðu + flúorkolefni |
|
Smíðefni |
Virgin PVC + PE |
Mótað PE + Logi PVC |
|
Rafmagnsinntak |
110V - 240V AC |
220V / 380V Þrífasa- |
|
Ingress einkunn |
IP65 tengi |
IP65 tengi |
Viðskiptaumsóknir
Borgartorg sveitarfélaga
Býður upp á há árstíðabundin kennileiti sem geta staðist vindhviður á opnum-völlum án þess að-vír séu stöðug.
Gáttir og framhliðar verslunarmiðstöðvar
Er með holri-kjarna innri aðgangshönnun fyrir upphengdar ljósasýningar og staðbundna jaðarfestingu á verðlaunapallsþökum.
Skemmtigarðar og dvalarstaðir
Hannað fyrir-tíðni samskipti gesta, með styrktum neðri greinum sem þola líkamlegt tog og mikið högg.
Samgöngumiðstöðvar og flugvellir
Samræmist ströngum brunareglum almenningssamkoma og samþættir lág-einangruð raforkukerfi fyrir stöðugan rekstur allan sólarhringinn.
Efnisverkfræði
Byggingargrind
Kalt-valsað burðarvirki úr kolefnisstálrörum og há-tíðni soðnum ferningasniðum sem bjóða upp á háan flæðistyrk og snúningsstífleika.
Smíðanálasambönd
Pressað jómfrúið pólývínýlklóríð ásamt litlum-þéttleika pólýetýleni-mótuðum oddum, sem heldur mýkt yfir -30 gráður til +50 gráður.
Festingarvélbúnaður
Gráða 8.8 og Grade 10.9 heit-dýfð galvaniseruðu eða Dacromet-húðaðir boltar, rær og skífur sem tryggja langtíma-þol gegn rafefnafræðilegri tæringu.
Kaðall og einangrunarjakkar
Hreinir kopar fjöl-sveigjanlegir vírar sem eru hýstir í loga-, kulda-þolnum hitaþjálu teygju (TPE) ytri slíðrum.
Ljósa- og skreytingarvalkostir
LED strengja- og pixlakerfi
Stöðug-Núverandi heit hvít ljósdíóða:SMD díóða með mikilli -lúmenu og epoxý-þéttum perubotnum sem kemur í veg fyrir að raki komist inn í miklum snjó eða úrkomu.
Aðganganlegir RGB pixlaklasar:DMX512-samhæfðir snjallljósahnútar sem gera kleift að forrita kraftmikla litaröð og samstillta tónlistarljósasýningar.
Verkflæði fyrir uppsetningu og samsetningu
Grunnjöfnun og grunnfesting
Settu aðalburðargrunnhringinn- á sléttan steypupúða eða settu upp vottaðar steypukjarfestublokkir; festu akkerisbolta með því að nota kvarðaða toglykil.
Miðstýring mastra
Notaðu -vökvakrana á vörubíl til að lyfta og lóðrétt stilla stig 1 og stig 2 miðstálsúlur, festa alla flansbolta við tilgreindar spennustig.
Radial Truss & Branch Insertion
Unnið frá botni og upp, settu lita-kóðaða geislalaga greinararma inn í samsvarandi mastursílát, og taktu þyngdarafl-láspinna í röð.
Rafmagnssamþætting aðalstokks
Tengdu lóðrétt stokkalögn með því að nota vatnsheldar fjöl-pinna innstungur; prófa samfellu hringrásar og spennufall áður en laufið er fluffað.
Lauf ló & skrauthenging
Fleygðu greinaroddunum handvirkt út eftir geislamynduðum stækkunarhornum til að ná einsleitri sjónþéttleika, hengdu síðan upp tilnefnd skraut og ljósa strengi.
Sérstillingarfæribreytur
Víddarskala
Sérsniðin hæðarafbrigði, hönnuð á milli 6,0 metra og 40,0 metra með hlutfallslegum grunnþvermálsstillingum byggðar á takmörkunum á fótspori svæðisins.
Byggingarlitasamsvörun
Epoxý dufthúð fáanleg í venjulegu mattgrænu, hreinu snjóhvítu, kampavínsgull úr málmi eða sérsniðnum RAL litakóðum til að passa við vörumerki fyrirtækja eða sveitarfélaga.
Smíðþéttleikasnið
Stillanlegur nálarpakkningarþéttleiki, allt frá venjulegu verslunarstigi (80 odd á grein) til ofur-þéttrar lúxus byggingareinkunnar (150+ oddur á grein).
Rafmagnsstýringarsvæði
Samþætting IoT snjallstýringa, rökkurskynjara, fjarstýrðra þráðlausa DMX senda eða einangraðra rafalla-tilbúnar inntakspjöld fyrir staðsetningar utan-nets sveitarfélaga.
Pökkun og flutningur
Gámasett Modular Nesting
Byggingarhlutar úr stáli eru skipulagðir í staflaðan stálflutningsgrind, sem gerir 40 feta háum teninga (40HC) gáma fínstillingu kleift til að lágmarka alþjóðlegan sjóflutningskostnað.
Raka-Hindrunarvörn
Rafeindaíhlutir og LED strengir eru lofttæmi-innsiglaðir í -stöðugandi raka-hindrunarpokum með innri kísilgelþurrkefnispökkum.
Samband verndargreina
Laufgreinar eru þjappaðar saman í þungar-ofnar pólýprópýlen ermar til að vernda nálarodda og draga úr rúmmálsflutningsrými meðan á flutningi stendur.
Ítarleg verkfræðiskjöl
Sérhver sending inniheldur lagskipt efnissamsetningarhandbækur, tvítyngdar CAD uppsetningarteikningar, rafmagnsteikningar og prófunarvottorð þriðja-aðila.
Algengar spurningar
Sp.: Hvaða vindhraðamat styðja þessi einingajólatré?
A: Staðlaðar gerðir þola vindhraða allt að 25 m/s, en sérsniðin kennileitastig sveitarfélaga gangast undir -sérstök vindgangalíking til að tryggja stöðugleika allt að 35 m/s eða hærri.
Sp.: Eru verkfræðilegar útreikningaskýrslur og byggingarteikningar veittar fyrir staðbundin leyfissamþykki?
A: Já, yfirgripsmiklar útreikningaskýrslur fyrir burðarvirki, sannprófunargögn um vind-hleðsluþol og þrívíddar CAD/BIM teikningapakkar eru til staðar til að aðstoða við umsóknir um leyfi fyrir verkfræði á staðnum.
Sp.: Hversu marga tæknimenn þarf til-samsetningar á staðnum og hvaða þungabúnað þarf?
A: Að meðaltali 15-metra tré krefst áhafnar 4 til 6 þjálfaðra tæknimanna, skæralyftu eða bómulyftu og venjulegan krana á vörubíl fyrir lóðrétta masturstaðsetningu, sem lýkur uppsetningu innan 2 til 3 daga.
Sp.: Hvernig er farið með varahluti ef skemmdir verða á íhlutum við árstíðabundna geymslu?
A: Allir einingaíhlutir-þar á meðal einstakir greinarstokkar, raflögn og LED strengir-eru framleiddir með stöðluðum vikmörkum, sem gerir kleift að skipta um bein verksmiðju án þess að breyta aðalbyggingunni.
